Messprinzip: Streifenlichtprojektion

Messbereich (X / Y): 206 mm x 104 mm
Z-Hubweg: 73 mm (motorisiert)

Benutzerunabhängige Messung:
automatische XY-Steuerung und Z-Fokus

Vergrößerungen:
12 x bis 50 x (Makro-Modus)
40 x bis 160 x (Mikro-Modus)

Messgenauigkeit: ± 2 μm

Texturerfassung in Echtfarbe

Export der 3D-Scandaten als Punktewolke, im STL- oder STEP-Dateiformat

Additive Fertigungsverfahren erlauben die Her-stellung geometrisch komplexer Bauteile.
Im Fertigungsprozess entstehen jedoch Eigen-spannungen, die zum Verzug der Teile führen können. Zumal die Einhaltung von Maßtole-ranzen eine wesentliche Anforderung an ein-satzfähige Bauteile darstellt, ist deren Über-prüfung ein wichtiger Bestandteil der Qualitäts-sicherung.

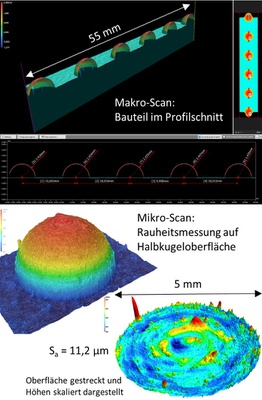

Mit dem 3D-Profilometer können komplexe Bauteile und filigrane Strukturen hochpräzise vermessen und Abweichungen von Designvor-gaben erkannt werden.
Zudem weisen additiv gefertigte Bauteile spezifische Oberflächeneigenschaften auf, die sich je nach Bauteilgeometrie lokal stark unterscheiden. Mit dem optischen Messver-fahren sind großflächige Rauheitsmessungen auf nicht-planaren Strukturen problemlos möglich. Somit erfüllt das 3D-Profilometer Messaufgaben im Anwendungsfeld zwischen 3D-Scannern für große Objekte, taktilen Mess-geräten und Mikroskopen.
